网购已经成为现代年轻人的日常购物方式,因为网购可选择的可能性更多,更节省时间,所以更受年轻人的欢迎。网购的物流包裹也变得越来越多,快递柜的需求量也增加,今天给大家带来一款智能快递柜系统开发方案。
目录

一、 产品概述 二、 产品组成 三、 详细分析 (一) 设备端 1. 实际操作 2. 注意事项 3. 性能参数 4. 电气框架 5. 交付测试 6. 外观结构 7. 产品配置表 (二) 移动应用 1. 实际操作 2. 注意事项 3. 性能参数 4. 功能架构 5. 交付测试

一、产品概述

建立一种基于物联网技术及移动互联网大数据模式下的“智能系统”产品以及针对“智能快递柜系统”产品的综合服务平台。

二、产品组成

2G通讯模块
以太网有线通讯模块
柜锁锁板
单元门门锁板
电源
微信小程序
Web管理系统
服务器

三、详细分析

(一)设备端

1.实际操作

具体操作在移动应用上呈现
2.注意事项
2.1柜锁壳如果是铁壳需要考虑2G通讯模块信号干扰问题,需要增加天线;
2.2预留485通讯接口,为后期设备增加柜锁到100个做准备;
2.3要考虑2G无线通讯和有线通讯(以太网)两种通讯方式同时存在,如果有线(以太网)通讯有网络的情况下默认优先有线;有线(以太网)通讯无网络情况下默认优先2G通讯;而不想用2G通讯时可以在安装时将SIM拔除。

3.性能参数

3.1 2G通讯模块:主要是做数据和命令的透彻;
3.1.1初始上电默认为开启状态,联网后,主动上报一次当前状态;
3.1.2断电来电后,并上报给服务器;
3.1.3定时上信号强度,定时时间服务器可修改;
3.1.4断网等到后面又联上网,将设备当前状态上报一次给服务器,在断网情况下设备不可以使用的;
3.1.5开锁指令接收到后,回复一个信息给服务器;
3.1.6检测到开锁,回复一个信息给服务器;
3.1.7检测到关锁,回复一个信息给服务器;
3.1.8设备时间同步服务器时间;
3.1.9启动后自动连接到服务器,保持长连接,接收来自服务器的工作指令;
3.1.10设备唯一识别码:安装时可以通过识别码绑定设备,实现数据、命令的透彻;
3.1.11通过基站定位技术现在对设备位置信息进行定位;
3.1.12单元门门锁开锁指令接收到后,回复一个信息给服务器;


3.2以太网有线通讯模块:主要是做数据和命令的透彻;
3.2.1启动后自动连接到服务器,保持长连接,接收来自服务器的工作指令;#p#分页标题#e#
3.2.2初始上电默认为开启状态,联网后,主动上报一次当前状态;
3.2.3用户安装时插上以太网线就能连接服务器不需要配置,下次启动时自动连接到服务器;
3.2.4断电来电后,并上报给服务器;
3.2.5断网等到后面又联上网,将设备当前状态上报一次给服务器,在断网情况下设备不可以使用的;
3.2.6开锁指令接收到后,回复一个信息给服务器;
3.1.7检测到开锁,回复一个信息给服务器;
3.1.8检测到关锁,回复一个信息给服务器;
3.2.9设备时间同步服务器时间。
3.1.10设备唯一识别码:安装时可以通过识别码绑定设备,实现数据和命令的透彻;
3.1.11在设备安装时通过设备唯一识别码手动设置位置信息;
3.1.12单元门门锁开锁指令接收到后,回复一个信息给服务器。

3.3柜锁锁板

3.3.1支持20把锁具控制开;
3.3.2支持20把锁开/关检测;

3.4单元门门锁板

3.4.1只需要兼容一款甲方提供的单元门门锁,门锁电机输入为DC12V;
3.4.2快递员通过扫一扫单元门上的二维码,通过验证后;服务器发送一个单元门开锁指令到设备端,设备执行开锁指令即可。

3.5电源

3.5.1输入:AC220V 50-60HZ
3.5.2输出:DC12V或者DC14V
3.5.3输出:电流5A
3.5.4应急电源:在设备停电的时候启动应急电源,可以让设备继续工作24小时

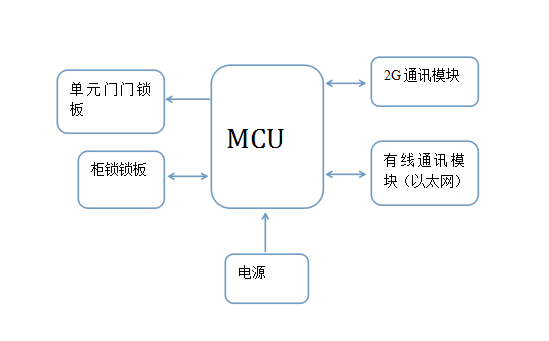

4.电气框架


5.交付测试

服务内容范围 交付技术成果 交付方式 1.设备端 硬件研发、电路设计开发技术服务-资料 项目详细功能规格书 邮件发送 硬件研发、电路设计开发技术服务 功能样机PCBA板 2 套 乙方到公司现场验收 软件研发、嵌入式系统程序设计开发技术服务 项目详细功能规格书、含程序芯片 2 片(焊接至PCBA板) 乙方到公司现场验收 产品功能测试服务 功能测试报告 邮件发送 #p#分页标题#e#

6.外观结构

项目 序号 名称 规格 规格提供方 实物提供方 数量 备注 配件 1 主板PCBA 乙方 乙方 2套 2 柜锁锁板PCBA 乙方 乙方 2套 3 单元门门锁锁板PCBA 乙方 乙方 2套 4 功能测试报告 乙方 乙方 2套 5 柜锁锁具 乙方 甲方 待定 6 单元门门锁锁具 甲方 甲方 1套 7 2G通讯模块 乙方 甲方 2套 8 应急电源(电池) #p#分页标题#e# 乙方 甲方 2套 乙方提供配件供应商或者联系方式给甲方参考,配件规格以供应商提供的为准。


(一)移动应用

1.微信小程序实际操作

1.1、注册登录
注册:通过微信自动获取账号注册(微信头像、昵称、手机号码:需研发确认能否获取到);
登录:微信登录;
1.2、使用流程介绍
软件UI设计完成后编辑;
1.3、用户权限
1.3.1、发快递
a、填写快递物品信息(物品类型、规格、重量);
b、填写寄件人姓名、电话、地址信息;
c、填写收件人姓名、电话、地址信息;
d、选择附近快递柜,放入快递物品;
e、发件人实名认证,识别身份证正反面,核对已填写的发件人姓名;
1.3.2、存物品
a、填写存入物品信息(物品类型、规格、重量);
b、填写存取人姓名、电话、地址信息;
c、填写取件人姓名、电话、地址信息;
d、选择附近快递柜,放入物品;
1.3.3、取物品
a、存件人确认存好物品后,取件人会收到短信提醒;
b、超过取件时限,给取件人发送短信提醒;
1.3.4、订单查看
a、发件记录:发件时间、物品信息、快递单号;
b、存去记录:存放时间、取件时间、取件人信息、取件物品信息;
c、订单分享:微信分享给好友、微信群、朋友圈;
1.3.5、支付
a、微信支付;

2.注意事项


3.性能参数


4.功能架构


5.交付测试

微信小程序安装包
